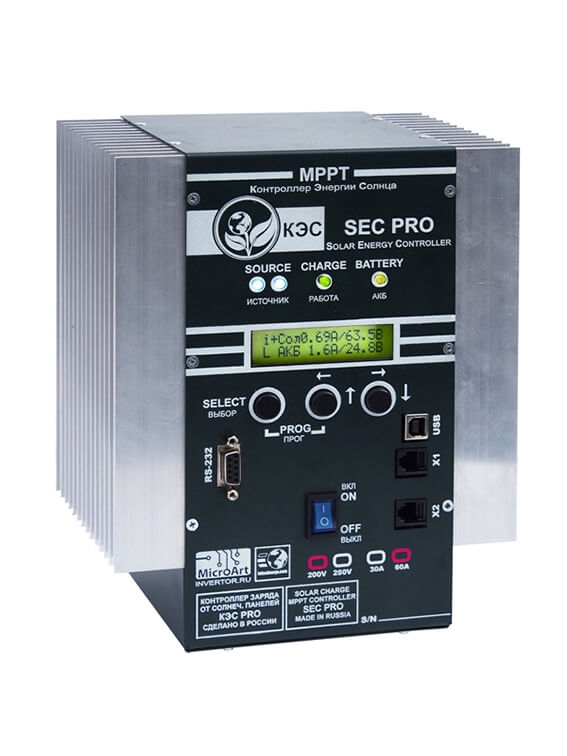

Контроллер КЭС PRO MPPT 200/60

Солнечный контроллер заряда является важным элементом солнечной электростанции, без которого невозможна корректная работа остального оборудования, в частности правильный заряда аккумуляторных батарей.

Контроллеры КЭС используют технологию MPPT. Она позволяет значительно увеличить количество вырабатываемой энергии, увеличивая ее на 25-30% по сравнению с контроллерами заряда с алгоритмом ШИМ.

Солнечный контроллер КЭС DOMINATOR, выпущенный под брендом МИКРОАРТ, – это новая модификация первого, разработанного в России, солнечного контроллера ECO MPPT PRO.

Выпускается две модификации солнечных контроллеров: КЭС Pro и КЭС DOMINATOR.

Применение датчиков тока ДТ 325 А (опционально) позволяет контроллеру учитывать дополнительные внешние зарядные/разрядные токи от инвертора и/или ветрогенератора. Данный функционал необходим, чтобы автоматически уменьшить ток заряда, если он будет превышать максимально допустимый ток для АКБ. Так же, применение этого датчика для контроля зарядно/разрядных токов от инвертора, позволяет мгновенно, при необходимости, добавить необходимый ток от солнечных панелей, который требуется инвертору (для нагрузки), даже если АКБ заряжены и контроллер вышел на маленький зарядный ток (большой ток заряда в конце заряда недопустим).

Так же использовать данные возможности возможно, связав меду собой, по шине I2C с помощью специального шнура, контроллер КЭС и инвертор МАП. В этом случае датчик тока может быть использован только для контроля токов от ветрогенератора.

Ключевые преимущества.

• • КПД до 98% позволяет не только собирать всю солнечную энергию почти без потерь, но и даёт возможность обойтись без вентиляторов охлаждения, что в разы увеличивает надёжность прибора.
•
• • Высокое быстродействие, а, следовательно, эффективность выше до 10% (по сравнению с другими МРРТ контроллерами) и до 40% по сравнению с ШИМ (PWM) контроллерами.
•
• • Допустимое напряжение на входе контроллера до 200 В (или до 250 В - зависит от модификации). В следствие чего, массив солнечных панелей, можно соединять из последовательных цепочек до 3-х (или до 4-х) солнечных панелей с номиналом 24 В. Напряжение открытой цепи каждой из них (без нагрузки) может достигать 45 В при температуре +25°С, что в сумме 3*45 = 135 В, или 4*45 = 180 В. Но зимой или в холодные дни, это напряжение может достигать 55В(!) поэтому ставить большее количество панелей последовательно опасно.
•
• Очень важно чтобы солнечные панели работали и в пасмурную погоду, для чего необходимо обеспечить особые условия. Для этого нужно соединить их так, чтобы общее напряжение панелей было высоким. Тогда и при затенении облаками, поступающее от них напряжение будет достаточно высоким для заряда аккумуляторов (АКБ). Дальнейшее наращивание напряжения массива солнечных панелей (300 В и более) обычно нецелесообразно, т.к. ведёт к существенному уменьшению КПД контроллера и монтаж панелей становится всё более опасным для жизни (постоянное напряжение особо опасно, начиная от 100 В).
•
• • Два датчика тока на основе датчика Холла (что намного лучше измерительного шунта) для контроля заряда/разряда от другого устройства (например, от ветрогенератора, и/или от инвертора) – опционально.
•
• • Благодаря датчикам токов имеется возможность работать в паре с гибридным инвертором на промышленную сеть 220 В. Возможно мгновенное добавление по необходимости тока, в том числе больше, чем разрешено для заряда АКБ, минуя АКБ – хотя минимальные аккумуляторы поставить всё же необходимо.
• Это применимо к любым обычным инверторам: возможно добавление мощности от СП в нагрузку без расходования АКБ. Данная возможность очень важна, поскольку энергия может идти транзитом к нагрузке, при этом АКБ не расходуются, а, значит, срок их службы возрастает до десятков лет.
•
• • Наличие собственного трансформаторного источника питания от солнечных панелей, что позволяет питать контроллер вне зависимости от состояния АКБ. Работа возможна даже при полностью разряженной АКБ.
•
• • Счетчик входящих А*ч/Вт*ч.
•
• • Возможность обновления встроенного программного обеспечения.
•
• • Контроллер, кроме напряжений АКБ 12/24/48/96 В, позволяет вручную установить любые нестандартные напряжения для работы с АКБ. Данный функционал важен для работы с нестандартными щелочными АКБ или с нестандартным количеством банок АКБ.
•
• • Рекордный ток (до 100 А или до 60 А в зависимости от модификации), а также возможность работы с системами на 96 В, позволяют получить рекордную мощность от одного контроллера: до 11 кВт (ток 100 А умножается на буферное напряжение АКБ - 110 В).
•
• • Возможность подключения литий-железо-фосфатных (LiFePO4) аккумуляторных батарей с BMS. Контроллер сам управляет BMS или, при необходимости, автоматически передаёт управление ими инвертору МАП (контроллер соединяется дополнительным кабелем с МАП, а в последнем, также обеспечена возможность управления BMS).
•
• • Три программируемых мощных реле (на 3,5 кВт - 240 В 16 А) управления внешними устройствами. Доп. реле не требуются.
•
